2019年12月26日木曜日

故障率の単位(FIT)

故障率の単位としてFIT(Failure In Time)というのがある。
定義は

で、例えば1時間あたりの故障が10億分の1個で故障率が1FIT
すなわち、一年間(8,760時間)に114.2k個に1個が故障する確率ということになる。

半導体だと10~100FIT程なので、実際にFITのテストをするために10k個以上の半導体を1年間動作させ続ける試験をするのは非現実的だ。
実際には少数量でのテストにより統計的にFIT上限を算出する。

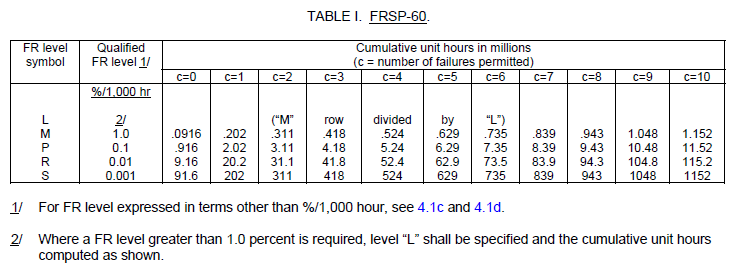

表1 MIL-STD-690D*1 TableⅠ FRSP-60

例えばサンプル77個1,000時間のテストで、故障がゼロの時の推定故障率は
表1より信頼度60%とすると累積故障係数が0.916なので
からFITは11.9kと推定される。

さらにFIT算出の分解能を上げるためアレニウス則を利用し、高温雰囲気にて加速試験を行う方法がある。
「サンプル77個1,000時間のテストで故障ゼロ」が150℃ともっと高温雰囲気でおこなった加速試験の結果だったとして、実際の使用温度を55℃とするとアレニウス則から
但し
k:ボルツマン係数[eV/K]
Ea:活性化エネルギー[eV]
T1:使用温度[K]
T2:試験温度[K]

からEa=1eVとして加速係数を算出すると2823となり、
11.9k/2823でFITは4.2と推定されます。

たまたま見つけた超詳しい解説ページ
「エンジニアのための実用統計学と信頼性解析」ページから
信頼性解析(理論編)
http://takeshi-nakamura.com/reliability%20analysis_theory.html

テキサス・インスツルメンツWEBで1/加速係数算出してくれるページ
http://www.tij.co.jp/ja-jp/support-quality/reliability/temperature-change-FIT.html

(Office2016のWORDの数式入力を使ってみたくてこの記事を書きました。)

*1 MIL-STD-690D 故障率サンプリング計画と手順(2005年6月10日)。適切な軍事用電子部品の信頼性(ER)仕様を直接参照するためのFRテストに関連する適合検査手順。この規格全体の図と表は、指数分布に基づいています。コンデンサなどの特定のコンポーネントでは、ワイブル分布が許容されます。コンポーネントに対するワイブル分布の使用は、資格のある活動によって承認される必要があります。

2019年12月20日金曜日

操舵系


油圧ポンプが電動なだけで特別なことはないかな?

1 Track rod end nut (see 36A, Steering assembly , Track rod: Removal - Refitting)
2 Track rod end nut (see 36A, Steering assembly , Track rod: Removal - Refitting)
3 Track rod end protector (see 36A, Steering assembly , Track rod: Removal - Refitting)
4 Track rod end protector (see 36A, Steering assembly , Track rod: Removal - Refitting)
5 Steering box bolts (see 36A, Steering assembly , Steering box: Removal - Refitting)
6 Steering box bolts (see 36A, Steering assembly , Steering box: Removal - Refitting)
7 Steering box (see 36A, Steering assembly , Steering box: Removal - Refitting) (DIR1926)
8 Intermediate shaft (see Intermediate shaft: Removal - Refitting)
9 Universal joint bolt
10 Steering gaiter clip
11 Axial ball joint linkage (see 36A, Steering assembly , Axial ball joint linkage: Removal - Refitting) (DIR1923)
12 Steering box gaiter
13 Steering gaiter rubber clip
14 Track rod (see 36A, Steering assembly , Track rod: Removal - Refitting)
15 Upper yoke bolt
16 Steering column (see 36A, Steering assembly , Steering column: Removal - Refitting)
17 Steering wheel (see 36A, Steering assembly , Steering wheel: Removal - Refitting)
18 Steering wheel bolt

2019年12月19日木曜日

冷却系統

ホースもバルブもたくさんあるのでよく眺めておく。

  1. Additional radiator
  2. Engine cooling fan assembly
  3. Water pump
  4. Coolant pump inlet pipe seal
  5. Coolant pump inlet pipe

  6. Oil filter unit
  7. Coolant circuit switchover valve
  8. Coolant circuit switchover valve mounting
  9. EGR valve
  10. water chamber coolant hose outlet Remote operation pliers for hose clips. (Mot. 1448 )
    Clip pliers for hose clips (small size) (Mot. 1202-02)
    Clip pliers for hose clips (large size). (Mot. 1202-01)

  11. Cooling radiator inlet pipe
    Remote operation pliers for hose clips. (Mot. 1448 )
    Clip pliers for hose clips (small size) (Mot. 1202-02)
    Clip pliers for hose clips (large size). (Mot. 1202-01)
  12. Water chamber seal
  13. Water chamber
  14. Coolant temperature sensor
  15. Coolant temperature sensor seal

  16. Coolant temperature sensor clip
  17. Heater matrix coolant pipe
    Remote operation pliers for hose clips. (Mot. 1448 )
    Clip pliers for hose clips (small size) (Mot. 1202-02)
    Clip pliers for hose clips (large size). (Mot. 1202-01)
  18. Exhaust gas cooler
  19. Thermoplunger unit
  20. Thermoplunger unit outlet pipe
    Remote operation pliers for hose clips. (Mot. 1448 )
    Clip pliers for hose clips (small size) (Mot. 1202-02)
    Clip pliers for hose clips (large size). (Mot. 1202-01)

  21. Exhaust gas cooler inlet pipe
    Remote operation pliers for hose clips. (Mot. 1448 )
    Clip pliers for hose clips (small size) (Mot. 1202-02)
    Clip pliers for hose clips (large size). (Mot. 1202-01)
  22. Electric coolant pump at turbocharger outlet
  23. Clip of electric coolant pump at turbocharger outlet
  24. Support of electric coolant pump at turbocharger outlet
  25. Cooling radiator outlet pipe
    Remote operation pliers for hose clips. (Mot. 1448 )
    Clip pliers for hose clips (small size) (Mot. 1202-02)
    Clip pliers for hose clips (large size). (Mot. 1202-01)

  26. Expansion bottle
  27. Electric coolant pump at exhaust gas cooler inlet
  28. Support of electric coolant pump at exhaust gas cooler inlet
  29. Clip of electric coolant pump at exhaust gas cooler inlet
  30. Clip of electric coolant pump at exhaust gas cooler inlet

  31. Electric coolant pump at exhaust gas cooler inlet
  32. Left-hand elecric coolant pump
    Remote operation pliers for hose clips. (Mot. 1448 )
    Clip pliers for hose clips (small size) (Mot. 1202-02)
    Clip pliers for hose clips (large size). (Mot. 1202-01)
  33. Expansion bottle degassing pipe
    Remote operation pliers for hose clips. (Mot. 1448 )
    Clip pliers for hose clips (small size) (Mot. 1202-02)
    Clip pliers for hose clips (large size). (Mot. 1202-01)

プロボックスのリアホイールベアリング交換 NCP5x NLP5x

 ボルト留めのハブ一体なので超簡単! (フロントは高価いベアリングを圧入する
